シールド付き制御ケーブルはどのように機能するのか？ - ブログ

ちょっと、そこ！シールド制御ケーブルのサプライヤーとして、これらのケーブルがどのように機能するかについて多くの質問を受けます。そこで、数分かけて分かりやすく解説していきたいと思います。

シールドコントロールケーブルとは何ですか?

まず最初に、シールド付きコントロールケーブルとは実際には何なのかについて説明しましょう。遮蔽制御ケーブルは、電気システムで制御信号を送信するように設計されたケーブルの一種です。産業オートメーションや機械からビル管理システムに至るまで、幅広い用途で使用されています。

名前の「シールド」部分は、ケーブルのシールドを指します。シールドは、ケーブルの内部導体を取り囲む導電性材料の層です。このシールドは非常に重要な目的を果たします。ケーブルを介して送信される信号を干渉から保護するのに役立ちます。

シールドはどのように機能しますか?

干渉は、近くの電気機器によって生成される電磁場 (EMF) や無線デバイスからの無線周波数干渉 (RFI) など、さまざまな発生源から発生する可能性があります。シールドされていないケーブルがこのような種類の干渉にさらされると、ケーブルを介して送信される信号が歪んだり破損したりする可能性があります。

遮蔽制御ケーブルのシールドは、内部導体と外部干渉との間の障壁として機能します。これは、導体の周囲にファラデーケージを作成することで機能します。ファラデーケージは、電磁場を遮断する導電性材料で作られた筐体です。外部の EMF または RFI がシールドに当たると、シールドはエネルギーを吸収して地面に誘導します。これにより、干渉が内部導体に到達して信号に問題が発生するのを防ぎます。

シールド制御ケーブルには、アルミ箔、銅編組、および両方の組み合わせなど、さまざまな種類のシールド材が使用されています。各タイプのシールドには独自の長所と短所があり、シールド材料の選択は特定の用途と必要な保護レベルによって異なります。

アルミ箔シールド: アルミ箔シールドは軽量で比較的安価です。良好なカバレッジを提供し、高周波干渉をブロックするのに効果的です。ただし、耐久性はあまり高くなく、取り付け中に簡単に破損する可能性があります。
銅編組シールド: 銅編組シールドはアルミ箔シールドよりも耐久性があり、低周波干渉に対する優れた保護を提供します。また、柔軟性が高いため、狭いスペースへの設置も容易になります。ただし、アルミホイルシールドよりも高価で重いです。
組み合わせシールド: 一部の遮蔽制御ケーブルでは、アルミ箔と銅編組シールドの組み合わせが使用されています。これにより、両方の長所が得られます。アルミニウムフォイルは優れた高周波保護を提供し、銅編組は優れた低周波保護と耐久性を提供します。

遮蔽された制御ケーブルはどのように信号を伝送しますか?

シールドについて説明したので、シールドされたコントロールケーブルが実際にどのように信号を送信するかについて説明しましょう。ケーブル内には通常、複数の導体があり、それぞれが他の導体から絶縁されています。これらの導体は通常、電気の良導体である銅でできています。

信号は電流の形で導体を介して送信されます。導体を流れる電流は、導体の周囲に磁場を生成します。この磁界により、ケーブルの一方の端からもう一方の端へ信号が送信されます。

導体の周囲の絶縁は、電流が漏れて短絡を引き起こすのを防ぐのに役立つため重要です。また、導体間の干渉の量を減らすのにも役立ちます。

導体とシールドに加えて、シールド制御ケーブルには外側ジャケットもあります。外側のジャケットは PVC やポリエチレンなどの耐久性のある素材でできており、ケーブルを物理的損傷、湿気、環境要因から保護します。

さまざまなタイプの遮蔽制御ケーブル

市場ではいくつかの異なるタイプの遮蔽制御ケーブルが入手可能であり、それぞれに独自の機能と用途があります。以下にいくつかの例を示します。

ユニバーサルコントロールケーブル: 名前が示すように、ユニバーサルコントロールケーブルは、幅広い用途で使用できるように設計されています。屋内と屋外の両方での使用に適しており、さまざまな制御信号を処理できます。
Silco コントロールケーブル: Silco コントロールケーブルは、高温耐性と柔軟性で知られています。これらは、機械やロボット工学など、ケーブルを頻繁に曲げたり曲げたりする必要がある用途でよく使用されます。
電気制御ケーブル: 電気制御ケーブルは、電気制御システムで使用するために特別に設計されています。これらは、スイッチ、リレー、センサーなど、システムのさまざまなコンポーネント間で制御信号を送信するために使用されます。
銅線制御ケーブル: 銅製コントロールケーブルは高品質の銅導体で作られており、優れた導電性を実現します。データセンターや電気通信システムなど、高速データ伝送が必要なアプリケーションでよく使用されます。

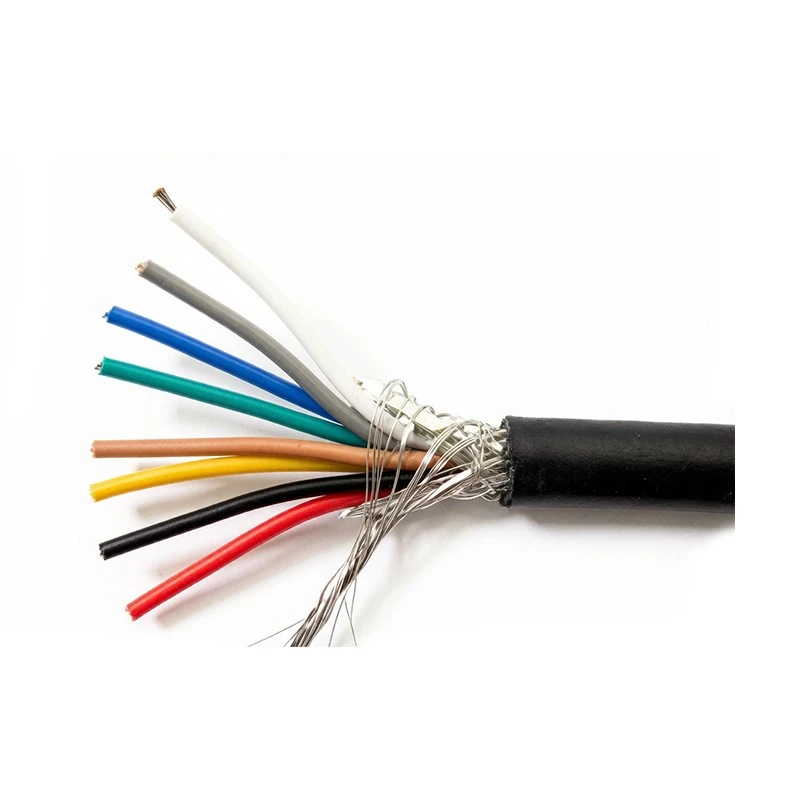

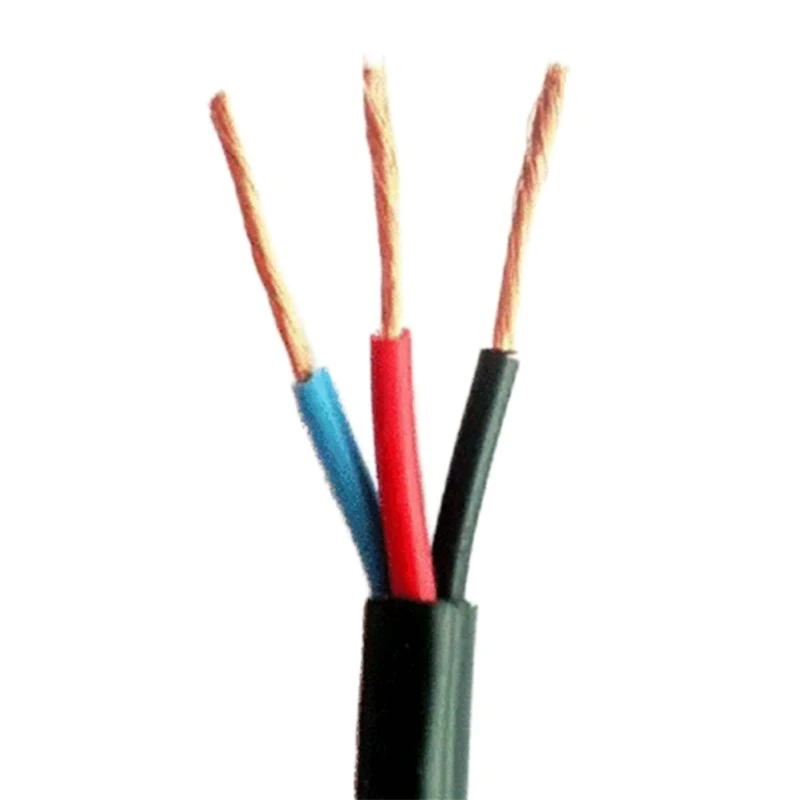

柔軟な計器用ケーブル: 柔軟な計器ケーブルは、計装および制御システムで使用するように設計されています。非常に柔軟性があり、狭いスペースでも簡単に配線できます。また、機械的ストレスや振動にも強いため、産業環境での使用に適しています。

遮蔽制御ケーブルを選択する理由

では、なぜアプリケーションに遮蔽制御ケーブルを選択する必要があるのでしょうか?理由は次のとおりです。

干渉保護: 前述したように、遮蔽制御ケーブルのシールドは、ケーブルを介して送信される信号を干渉から保護するのに役立ちます。これにより、信号が正確かつ確実に送信されることが保証され、電気システムが適切に機能するために不可欠です。
耐久性: シールドされたコントロールケーブルは、耐久性があり、物理的損傷、湿気、環境要因に対して耐性があるように設計されています。これは、産業および商業環境の過酷な条件に耐え、長期にわたるパフォーマンスを提供できることを意味します。
柔軟性: 多くのシールド付きコントロールケーブルは柔軟性があるため、狭いスペースや角に簡単に設置できます。これにより、インストールプロセス中の時間と費用を節約できます。
多用途性: さまざまなタイプの遮蔽制御ケーブルが利用可能であり、それぞれに独自の機能と用途があります。これは、特定のニーズに最適なケーブルを選択できることを意味します。
