機器信号ケーブルを適切に接地することは、電気システム、特に産業用途や計測用途において重要な要素です。のリーディングサプライヤーとして計器信号ケーブル、信号伝送の信頼性と精度を確保するための正しい接地技術の重要性を理解しています。このブログでは、機器の信号ケーブルを適切に接地する方法を詳しく掘り下げ、その重要性、方法、ベストプラクティスを取り上げます。
計器信号ケーブルの接地が重要な理由
接地は、計器信号ケーブル システムにおいていくつかの重要な機能を果たします。まず、障害発生時に電流の安全な経路を提供し、機器と人員の両方を電気的危険から保護します。短絡またはその他の電気的障害が発生した場合、接地線によって過剰な電流が安全に大地に流れることができ、機器の損傷を防ぎ、感電の危険が軽減されます。
次に、接地は電磁干渉 (EMI) と無線周波数干渉 (RFI) を最小限に抑えるのに役立ちます。これらの干渉により、ケーブルで伝送される信号が歪み、測定が不正確になり、システム動作の信頼性が低下する可能性があります。適切に接地されたケーブルは外部電磁場に対するシールドとして機能し、信号がクリーンで歪みのない状態を維持します。
最後に、適切な接地は、信号の安定した基準電圧を維持するのに役立ちます。計測システムでは、多くの場合、正確な信号測定は安定した基準点に依存します。接地はこの基準を提供し、機器が信号を正確に測定および処理できるようにします。

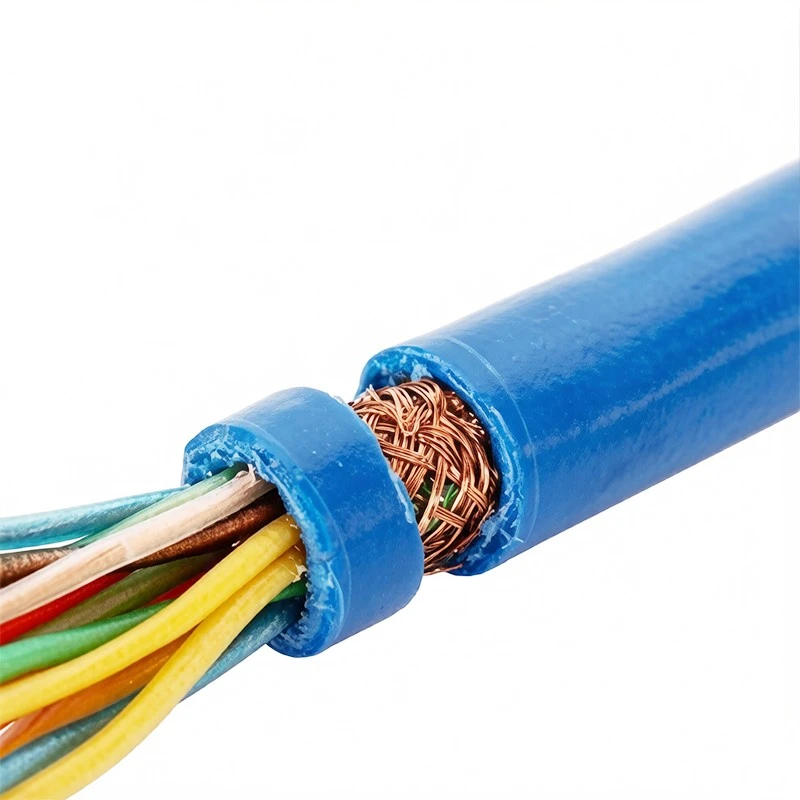

計器信号ケーブルの種類
接地方法について説明する前に、当社が提供するさまざまなタイプの機器信号ケーブルを理解することが重要です。これらには以下が含まれます装甲制御ケーブル、モーター制御ケーブル、ユニバーサルコントロールケーブル、 そしてSilco コントロールケーブル。
装甲制御ケーブルは、電気絶縁に加えて機械的保護を提供するように設計されています。装甲層は鋼鉄やアルミニウムなどの材料で作ることができ、物理的衝撃、摩耗、げっ歯類による損傷を防ぐのに役立ちます。モーター制御ケーブルは、モーター制御アプリケーションの高電流および高電圧要件に対応できるように特別に設計されています。ユニバーサル制御ケーブルは多用途であり、さまざまな制御および計装システムで使用できます。 Silco コントロール ケーブルは、高温耐性と優れた電気特性で知られており、過酷な環境に適しています。
接地方法
一点接地
一点接地は、機器の信号ケーブルに使用される一般的な方法です。この方法では、ケーブルのすべての接地導体が単一点 (通常は接地バスバーまたは接地ロッド) に接続されます。このアプローチは、信号に干渉を引き起こす可能性があるグランド ループを排除するのに役立ちます。
一点接地を実装するには、まず接地点を特定します。これは、アースに対して低インピーダンス接続である必要があります。次に、機器信号ケーブルのシールドを短くて太い導体を使用して接地点に接続します。導体が短いほどインピーダンスが低くなり、接地性能が向上します。
一点接地は、信号周波数が比較的低いシステムに特に適しています。ただし、長い接地導体のインダクタンスが高周波で重大なインピーダンスを引き起こす可能性があるため、高周波アプリケーションでは効果的ではない可能性があります。
多点接地
多点接地では、機器信号ケーブルのシールドをケーブル長に沿った複数の接地点に接続します。この方法は、高周波における接地経路のインピーダンスを低減するのに役立つため、高周波アプリケーションでよく使用されます。
多点接地を使用する場合、接地ループの形成を避けるために、接地点が同じ電位であることを確認することが重要です。これは、共通の接地グリッドを使用するか、接地点を慎重に選択することによって実現できます。
ハイブリッド接地
ハイブリッド接地は、単一点接地と多点接地の利点を組み合わせたものです。この方法では、ケーブル シールドはソース端の 1 点とケーブル長に沿った複数の点で接地されます。このアプローチは、高周波数でのインピーダンスを低減しながら、低周波数でのグランド ループを最小限に抑えるのに役立ちます。
計器信号ケーブルの接地に関するベスト プラクティス
適切な接地線を使用する
接地線の抵抗とインダクタンスは低い必要があります。銅は導電性が高いため、接地導体として一般的に使用される材料です。接地線のサイズは、ケーブルが受ける可能性のある最大故障電流に基づいて選択する必要があります。導体のサイズが大きいほど、抵抗が低くなり、接地性能が向上します。
良好な電気的接触を確保する
接地導体をケーブル シールドおよび接地点に接続するときは、良好な電気接触を確保することが重要です。これは、圧着コネクタやはんだ付けなどの適切なコネクタを使用することで実現できます。腐食により接地経路の抵抗が増加する可能性があるため、接続は清潔で腐食のないものである必要があります。
グランドループを避ける
異なる電位を持つ複数の接地パスがある場合、接地ループが発生する可能性があります。接地ループを回避するには、低周波用途では単一点接地を使用し、多点接地用途では接地システムを慎重に設計してください。また、接地線に電流が誘導される可能性があるため、接地線を電源ケーブルと並列に配線しないでください。
接地システムを保護する
接地システムは物理的損傷や環境要因から保護する必要があります。これは、適切なエンクロージャを使用し、保護された場所に接地線を設置することによって実現できます。さらに、接地システムの完全性を確保するために、接地システムを定期的に検査および保守する必要があります。
結論
電気システムの信頼性が高く正確な動作には、機器信号ケーブルの適切な接地が不可欠です。接地の重要性、さまざまなタイプの計測器信号ケーブル、適切な接地方法とベストプラクティスを理解することで、計測システムが最高のパフォーマンスを発揮できるようにすることができます。
プロフェッショナルとして計器信号ケーブルサプライヤーとして、当社は高品質のケーブルと接地技術に関する専門家のアドバイスを提供することに専念しています。機器の信号ケーブルの接地についてご質問がある場合、または当社の製品の購入に興味がある場合は、詳細についてお気軽にお問い合わせください。次回のプロジェクトでもお手伝いできることを楽しみにしています。
参考文献
- 計装システムの電気設置ガイドブック
- IEEEおよびNFPAによる信号ケーブルの接地に関する規格
- ケーブルメーカーからの技術情報
