電気システムの分野では、制御ケーブルはシームレスな動作と効率的な電力伝送を確保する上で極めて重要な役割を果たします。尊敬される電気制御ケーブルのサプライヤーとして、私はさまざまな用途に適したタイプのケーブルを選択することが重要であることを直接目の当たりにしてきました。今日は、シールド付き電気制御ケーブルとシールドなし電気制御ケーブルの基本的な違いを詳しく掘り下げ、それぞれの独自の特性、用途、利点を明らかにします。
基本の理解: シールド付きケーブルとシールドなしケーブル
問題の核心として、シールド付き電気制御ケーブルとシールドなし電気制御ケーブルの主な違いは、シールド層の有無にあります。非シールド ケーブルには、その名前が示すように、この保護バリアがありません。これらは、PVC (ポリ塩化ビニル) や XLPE (架橋ポリエチレン) などの材料で絶縁された導体で構成されており、基本的な電気絶縁は提供しますが、電磁干渉 (EMI) や無線周波数干渉 (RFI) に対する保護は提供しません。
一方、シールドケーブルには、絶縁導体を取り囲む導電層が装備されています。このシールドは、銅箔、編組銅、または両方の組み合わせなどの材料で作ることができます。シールドはファラデーケージとして機能し、外部の電磁場が導体を介して伝送される信号に干渉するのを効果的にブロックし、ケーブルが自身の電磁場を放射するのを防ぎます。
建設と設計
シールドなしの制御ケーブルは構造が比較的単純です。通常、銅またはアルミニウムでできた中心導体があり、その周囲を絶縁層で囲んでいます。多くの場合、複数の導体が外側ジャケット内で束ねられ、機械的保護と耐環境性が提供されます。設計がシンプルであるため、コスト効率が高く、設置が簡単です。これが、多くの汎用アプリケーションで広く使用されている理由の 1 つです。
ただし、シールドされた制御ケーブルの構造はより複雑です。導体と絶縁体に加えて、シールド層も含まれます。シールドは、導体の周囲を覆う固体フォイルまたは編組メッシュのいずれかになります。ホイルシールドは高周波干渉をブロックするのにより効果的ですが、編組シールドは低周波干渉に対するより優れた保護を提供します。多くの場合、誘導電流がグランドに流れる経路を提供するために、シールドとともにドレイン ワイヤが組み込まれます。その後、アセンブリ全体が保護のために外側ジャケットで覆われます。
アプリケーション
シールドなしの制御ケーブルは、電磁干渉のリスクが低いアプリケーションで一般的に使用されます。これらには、基本的な照明制御システム、電磁環境が比較的クリーンな工業環境における単純なモーター制御回路、家庭用電気配線などが含まれます。たとえば、小規模なオフィス ビルでは、シールドなしのケーブルを使用して照明スイッチを照明器具に接続できます。低コストで設置が簡単なため、このような用途には実用的な選択肢となります。
EMI や RFI が蔓延する環境では、シールドされた制御ケーブルが不可欠です。これらは、電気通信、オートメーション、航空宇宙などの業界で広く使用されています。最新の工場では、プログラマブル ロジック コントローラー (PLC) をセンサーやアクチュエーターに接続するためにシールド ケーブルが使用されています。シールドにより、大型モーター、可変周波数ドライブ、その他の機器によって発生する電磁ノイズによって制御信号が損なわれないことが保証されます。電気通信業界では、シールド ケーブルは機密データ信号の送信に使用され、データ損失やエラーにつながる可能性のある干渉を防ぎます。特定の種類のシールド ケーブルの詳細については、次のサイトをご覧ください。遮蔽制御ケーブルページ。
パフォーマンス
シールドされていない制御ケーブルとシールドされた制御ケーブルの性能は、特に電磁干渉に対する耐性の点で大きく異なります。シールドされていないケーブルは、外部電磁場の影響を受けやすくなります。高レベルの EMI または RFI にさらされると、導体を介して伝送される信号が歪み、電気機器の動作にエラーが発生する可能性があります。これにより、効率の低下、誤動作、さらには深刻な場合には機器の損傷が発生する可能性があります。
シールド ケーブルは、そのシールド層により、EMI および RFI 耐性の点で優れた性能を提供します。シールドは外部の電磁場を効果的に導体から遠ざけ、信号をクリーンで歪みのない状態に保ちます。このため、精密機械の制御システムやデータ通信ネットワークなど、信頼性の高い信号伝送が重要な用途に最適です。
インストールに関する考慮事項
シールドなしの制御ケーブルの取り付けは比較的簡単です。特別な接地やシールド接続が必要ないため、設置プロセスが簡素化されます。ただし、機械的損傷のリスクを最小限に抑えるために、適切なケーブル配線と設置方法に従うことが依然として重要です。たとえば、ケーブルは、物理的な衝撃や環境要因から保護するために、電線管またはケーブル トレイに設置する必要があります。
シールド付きケーブルの取り付けにはより注意が必要です。シールド層の有効性を確保するには、シールド層を適切に接地する必要があります。これには通常、ドレイン線を信頼できる接地点に接続することが含まれます。さらに、ケーブルは、設置プロセス中にシールドが損傷しないような方法で設置する必要があります。シールドが鋭く曲がったり切れたりすると、電磁干渉をブロックする能力が損なわれる可能性があります。
料金
コストは、シールド付き制御ケーブルとシールドなし制御ケーブルを選択する際に考慮すべき重要な要素です。一般に、シールドなしケーブルはシールド付きケーブルよりも安価です。シンプルな設計とシールド層の欠如により、製造のコスト効率が高くなります。このため、コストが主要な懸念事項であり、電磁干渉のリスクが最小限に抑えられるアプリケーションに人気の選択肢となっています。
シールド付きケーブルは、より複雑な構造とシールドに追加の材料を使用するため、より高価になります。ただし、電気システムの信頼性が最も重要なアプリケーションでは、コストが正当化されることがよくあります。シールドケーブルへの投資により、コストのかかるダウンタイムや電磁干渉による機器の故障を防ぐことができます。
その他のタイプのコントロールケーブル

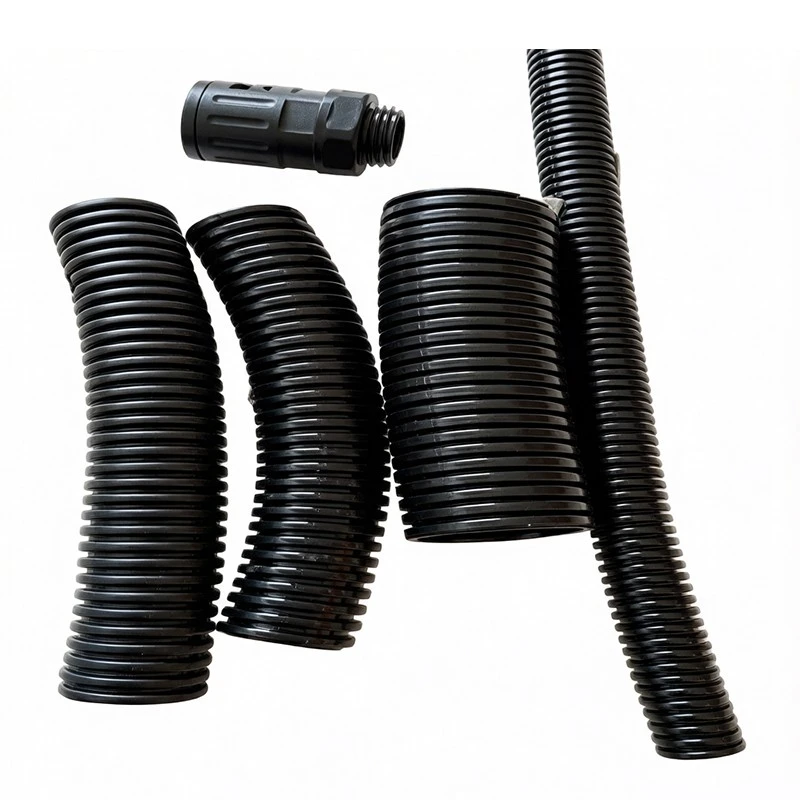

シールド付きおよびシールドなしの制御ケーブルに加えて、他のタイプの制御ケーブルも市場で入手可能です。私たちの多心制御ケーブルは 1 本のケーブルで複数の信号を伝送できるように設計されており、スペースが限られている用途に役立ちます。の装甲制御ケーブル追加の機械的保護を提供するため、ケーブルが物理的ストレスにさらされる可能性がある過酷な環境に適しています。のユニバーサルコントロールケーブルは、幅広い用途に対応する多用途のソリューションを提供します。柔軟な計器用ケーブル移動機械など、柔軟性が必要な用途に最適です。
結論
結論として、電気制御ケーブルのシールド付きとシールドなしの選択は、用途、電磁環境、性能要件、コストなどのさまざまな要因によって決まります。非シールド ケーブルは、EMI や RFI が懸念されない用途ではコスト効率の高いオプションですが、高レベルの電磁干渉がある環境ではシールド ケーブルが必要です。電気制御ケーブルのサプライヤーとして、当社はお客様が特定のニーズに合わせて適切な選択を行えるよう支援する専門知識と製品範囲を備えています。
電気プロジェクトの計画中で、適切な制御ケーブルの選択にサポートが必要な場合、または当社の製品について質問がある場合は、調達についての相談に応じることをお勧めします。当社の専門家チームは、プロジェクトを確実に成功させるための詳細な情報とガイダンスを提供する準備ができています。
参考文献
- 電気設備ガイド、国際電気標準会議 (IEC)
- ケーブル エンジニアリング ハンドブック、さまざまな業界固有の出版社
